详细产品说明
标签纸芯的内径: | 76.2毫米 | 标签外径: | 330毫米 |
---|---|---|---|
贴标容量: | 50m /分钟 | 贴标精度: | ±1毫米 |
标签类型: | 旋转高速 | 标签传感器: | 魔眼 |

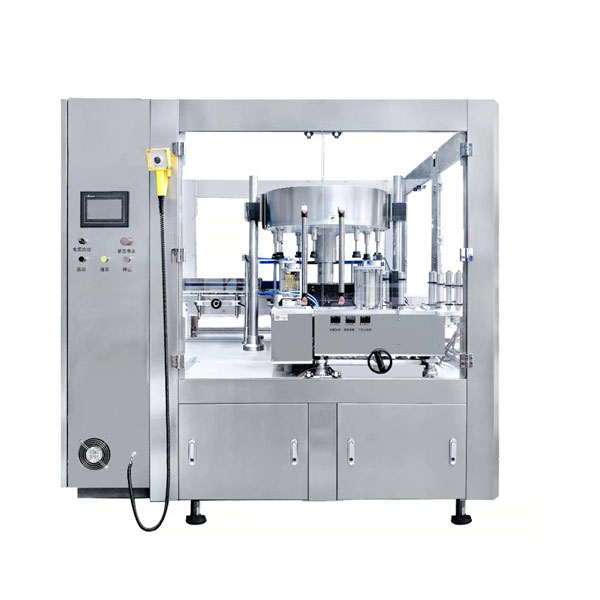

一次性3枚圆形玻璃瓶贴标机,每分钟可生产200瓶
应用领域
1.适用于数量大的单瓶。
2.一瓶三个标签
3.速度12000B / H(带前后),颈部标签
4.三套贴标头,带15个工位
技术参数
电源供应 | AC380V 50Hz 5.5KW |
贴标精度 | ±1毫米 |
标签最大高度 | 195毫米 |
贴标能力 | 50m /分钟 |
瓶子直径 | 厚度≥30mm高度≤500mm |
标签纸芯的内径 | 76.2毫米 |
标签外径 | 330毫米 |
整体测量 | 长1740×宽3020×高2100mm |
重量 | 客制化 |
旋转贴标机特点
1)贴有标签的瓶通过螺丝,将单独的瓶区段移至转盘
2)瓶子转到启动轮后,在压瓶头驱动下自动转动
3)突出的定位销会在奶瓶底部的底部上升,当奶瓶的定位槽通过定位销在弹簧力的作用下通过定位销时,定位槽,卡住的槽瓶不再旋转,上部的滑动压力瓶和瓶盖(用于定位产品)
4)由于瓶子的贴标位置是球形的,所以要求将瓶子的起点粘贴到瓶子的中点,标签从运送站出来,首先吸到真空鼓上
真空滚筒与主轮的操作是一对一的运行,在带有标签的真空滚筒运行到相应位置后,标签的中间部分首先粘上最高点,瓶子进行初步标签动作
5)当瓶子继续运行到下一个工位时,按下标签海绵辊以使标签动作,标签辊的移动压力与瓶子平面接触,而不是旋转,从而使标签按压力分散,这些标签可以均匀变形并完成标签。
6)在星轮的驱动下,将贴有标签的瓶子送至传送带
7)完整的贴标过程是连续运行的,瓶子始终以恒定速度运行,因此可以实现高速贴标
3.自动升降功能:微电脑自动升降调节,采用德国SEW电机控制,在生产中使用调节非常方便。
特别 指令
1)对于定位产品,需要注意:需要在瓶子底部设置一个定位槽,在不影响瓶子外观的情况下,尽量将定位槽底部的定位槽
外部依赖,位于瓶子底部的插槽非常重要,并且更平等,深度也不相同
2)改变不同的瓶子类型,需要改变零件,价格需要讨论,取决于瓶子的形状。
(更换如下:奶瓶的围栏,奶瓶的进料星轮,中间导板,奶瓶底座,奶瓶的星轮伸出)
